标尺寸

对于2D平面图，可以在图中创建一个标尺，以指示设计图中的距离。本产品提供两种标尺寸的模式：物件间距模式和物件长宽模式。

点击“标尺寸”按钮，开始标尺寸操作。物件间距模式下需要点击鼠标两次，分别确定标尺起点和终点。物件间距模式只支持水平距离和垂直距离，暂不支持任意方向的距离。

移动鼠标到物件的边缘，会看到相应的提示图形，如下图：

红色的线框表示即将做为标尺起点的物件，蓝色的线表示即将做为标尺起点的边，可以是上下左右四条边中的任意一个做为起点。

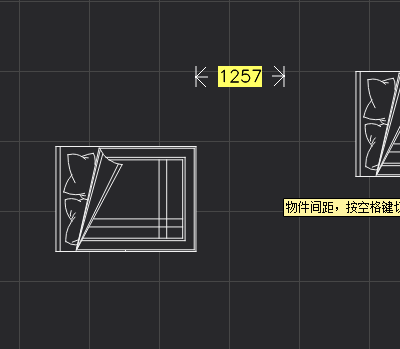

然后点击鼠标左键确定标尺的起点。确定了起点后，移动鼠标时，会看到标尺已经显示在画布中。

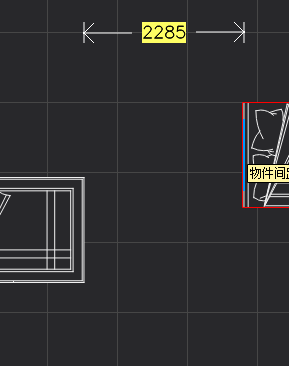

将鼠标移动到另一个物件上，以确定标尺的终点。

然后，击点鼠标左键完成标尺的创建。

在已经确定了起点时，点击鼠标右键，可取消，重新确定起点。在没有确定起点时，按下键盘Escape键可退回选择与修改模式。

对于已经创建的标尺对象，可以像其它物件一样，移动和删除。

在物件间距模式下，按下空格键，可切换到物件长宽模式。

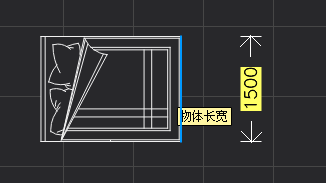

移动鼠标到物件的边缘，会看到相应的提示图形，如下图：

蓝色的粗线表示标尺丈量的边，此时，点击鼠标完成标尺的创建。

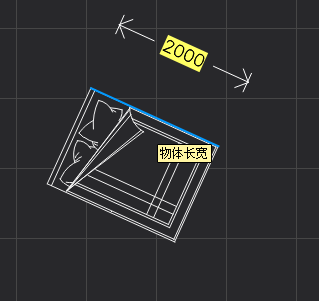

物件长宽模式的标尺可随物件自由旋转，如下图
