电路设计

通过工具栏上的按钮可实现强电方案的基本设计。

直接点击该按钮（或执行下拉菜单中的强电布线）可进入强电布线模式，每一条布线是多个首尾相连的线段，通过依次点击鼠标确定多个连接点来创建一条布线。如图：

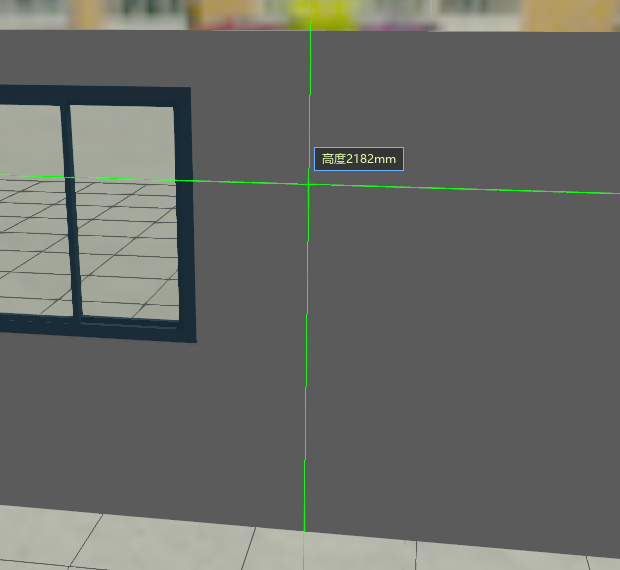

电路线必须依附于墙体、地面和屋顶，当鼠标移动到墙体、地面和屋顶上时，会显示绿色的交叉线，表示即将创建连接点的位置。此时，点击鼠标创建一个连接点。

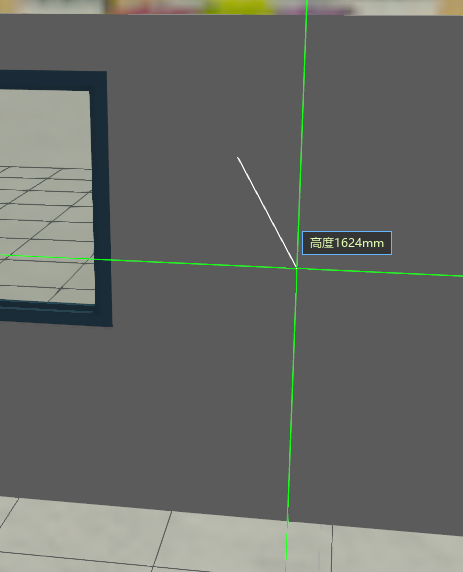

在不同墙体、地面和屋顶上依次点击鼠标创建多个连接点，创建一条完整的布线。

最后按下键盘Escape键，完成当前的布线，并退出布线模式。

执行下拉菜单中的“配电箱”，然后在墙体上点击鼠标，可以创建一个配电箱。

执行下拉菜单中的“电路面板”，可进入电路面板模式，此时，将鼠标移动到墙体上，可以看到即将创建的电路面板，默认是一个五孔插座，通过按下空格键，可切换不同的电路面板，一共五孔插座、五孔单开、单开关、双开关、三开关五种电路面板。

执行下拉菜单中的“选取布线”，可进入电路修改的模式，该模式下可以用鼠标选取布线，选中布线后可用 Delete 键删除布线。
